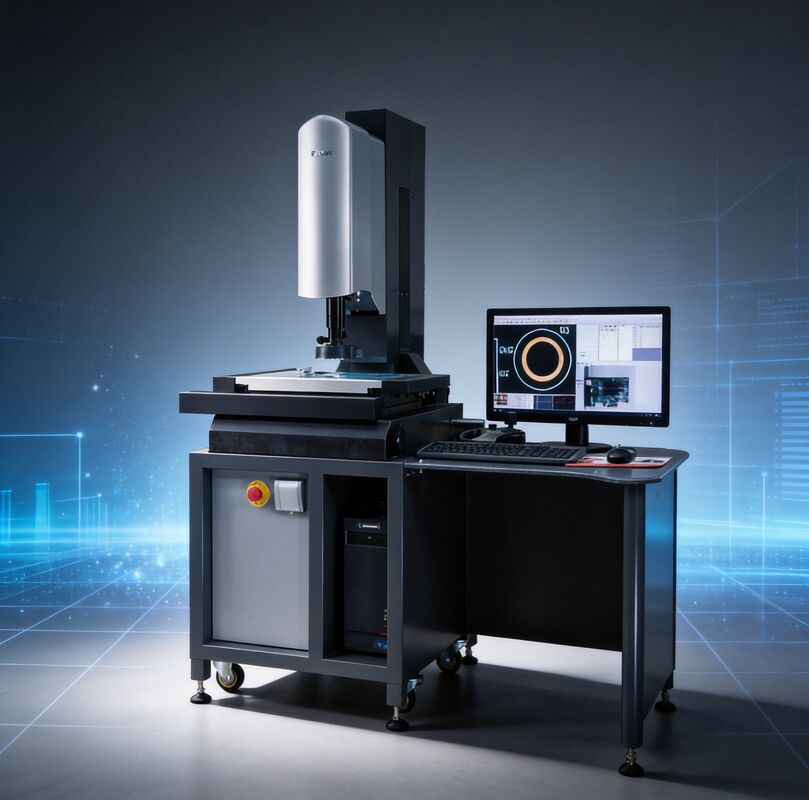

SP3020 Vmm वीडियो मापने की मशीन 0.01um 3 अक्ष निरपेक्ष रैखिक स्केल द्वारा

SP3020 Vmm वीडियो मापने की मशीन 0.01um 3 अक्ष निरपेक्ष रैखिक स्केल द्वारा
SP3020 Vmm Video Measuring Machines by 0.01um 3 Axis Absolute Linear Scale
SP3020 Vmm वीडियो मापने की मशीन 0.01um 3 अक्ष निरपेक्ष रैखिक स्केल द्वारा SP3020 Vmm वीडियो मापने की मशीन 0.01um 3 अक्ष निरपेक्ष रैखिक स्केल द्वारा SP3020 Vmm वीडियो मापने की मशीन 0.01um 3 अक्ष निरपेक्ष रैखिक स्केल द्वारा SP3020 Vmm वीडियो मापने की मशीन 0.01um 3 अक्ष निरपेक्ष रैखिक स्केल द्वारा SP3020 Vmm वीडियो मापने की मशीन 0.01um 3 अक्ष निरपेक्ष रैखिक स्केल द्वारा

बड़ी छवि :  SP3020 Vmm वीडियो मापने की मशीन 0.01um 3 अक्ष निरपेक्ष रैखिक स्केल द्वारा

उत्पाद विवरण:
उत्पत्ति के प्लेस: P.R.China
ब्रांड नाम: Easson
प्रमाणन: CE
मॉडल संख्या: SP-3020
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
पैकेजिंग विवरण: प्लाईवुड मामले
प्रसव के समय: 5 कार्य दिवस
भुगतान शर्तें: टी / टी
आपूर्ति की क्षमता: प्रति माह 25 सेट

SP3020 Vmm वीडियो मापने की मशीन 0.01um 3 अक्ष निरपेक्ष रैखिक स्केल द्वारा

वर्णन
नाम: वीडियो मापने की मशीन कीवर्ड: वीडियो मापन प्रणाली
Meas.Accuracy: (1.5 + एल / 200) माइक्रोन Meas।: 300 x 200 x 200 मिमी
सीसीडी: उच्च संकल्प सोनी CMOS सीसीडी प्रदर्शन रिज़ॉल्यूशन: 0.01μm पूर्ण स्केल
ऑपरेशन मॉडल: स्वचालित repeatability: 0.002 मिमी
हाई लाइट:

Vmm Vision Video मापने की मशीनें

,

SP3020 विज़न वीडियो मापने की मशीनें

,

SP 3020 Vmm ऑटोमेशन विजन सिस्टम

3 एक्सिस 0.01μm निरपेक्ष रैखिक स्केल के साथ एसपी -3020 स्वचालित विजन वीडियो मापने की मशीन



डिवाइस अनुप्रयोग




SPARTAN 3020 वीडियो मापने की मशीन व्यापक रूप से विभिन्न परिशुद्धता इलेक्ट्रॉनिक्स, वफ़र प्रौद्योगिकी, काटने के उपकरण, प्लास्टिक, स्प्रिंग्स, मुद्रांकन भागों, कनेक्टर, मोल्ड, सैन्य, द्वि-आयामी प्रतिलिपि, ड्राइंग, इंजीनियरिंग विकास, धातु प्लास्टिक, पीसीबी बोर्ड, प्रवाहकीय रबर में उपयोग की जाती है। , पाउडर धातु विज्ञान, शिकंजा, घड़ी भागों, मोबाइल फोन, दवा उद्योग, ऑप्टिकल फाइबर उपकरणों, मोटर वाहन इंजीनियरिंग, एयरोस्पेस, विश्वविद्यालयों, वैज्ञानिक अनुसंधान संस्थानों और अन्य क्षेत्रों में अनुप्रयोगों की एक विस्तृत श्रृंखला है।



काम करने का सिद्धांत


वर्क टेबल पर वर्कपीस लगाते समय, इसकी छवि को कैप्चर किया जाता है और कंप्यूटर में एक्सपोर्ट या डिवाइस की लाइटिंग को रिफ्लेक्ट किया जाता है, फिर सॉफ्टवेयर जैसे वीडियो फंक्शन्स का उपयोग करके, वर्क टेबल का एक साथ मापन करना, कलेक्शन को समन्वित करना, उपयोगकर्ता जैसे माप ले सकते हैं। सर्कल, लाइन, वर्कपीस की दूरी।



तकनीकी विनिर्देश




नमूना SP-3020 SP-4030 SP-6050
मापने की यात्रा (मिमी) 300x200x200 400x300x250 600x500x300
कुल मिलाकर आयाम (मिमी) 1200x720x1600 1250x900x1600 1350x1000x1850
कार्य तालिका ग्लास आकार (मिमी) 339x239x10 439x339x12 648x548x18
वजन (किग्रा) 280 410 1700
अधिकतम टेबल लोड (किलो) 30 30 30
मापन सटीकता (माइक्रोन) 1.5 + L / 200 2 + L / 150
repeatability (सुक्ष्ममापी) 2
बढ़ाई ऑप्टिकल आवर्धन 0.7-4.5X, छवि आवर्धन 20-125X
एक्सिस डिस्प्ले रिज़ॉल्यूशन 0.00001 मिमी (0.01μm)
प्रकाश की व्यवस्था दो लेजर पोजिशनिंग सिस्टम के साथ प्रकाश स्रोत के आठ क्षेत्र
ऑपरेशन मॉडल माउस, जॉयस्टिक या कीबोर्ड द्वारा स्वचालित, नियंत्रण
लेंस स्वचालित ज़ूम, स्वचालित फोकस ऑप्टिकल समाक्षीय लेंस
दृष्टि प्रणाली उच्च-रिज़ॉल्यूशन सोनी CMOS वैश्विक शटर कैमरा



Characterisitics




1। निरपेक्ष रैखिक स्केल के एक्स / वाई / जेड 3 अक्ष स्वतंत्र रूप से 0.01 माइक्रोन तक के संकल्प के साथ स्वतंत्र रूप से शोध और विकसित किए गए हैं।

2. F3 उच्च परिशुद्धता बंद लूप ऑटो जूम लेंस।

3. ईथरनेट ट्रांसमिशन का उपयोग करते हुए विज़न मापने की मशीन का विशेष डिज़ाइन मोशन कंट्रोलर, जो कुशल और विश्वसनीय प्रणाली है, अस्थिर यूएसबी ट्रांसमिशन के नुकसान को हल कर सकता है।

4. छवि को साफ करने और बिना स्मियर किए सुनिश्चित करने के लिए छवि प्रोसेसर का उच्च-रिज़ॉल्यूशन सोनी CMOS सेंसर।

5. आठ क्षेत्रों का उपयोग कर प्रकाश स्रोत ने स्वतंत्र नियंत्रण प्रकाश व्यवस्था का विभाजन किया, और कामकाजी जीवन का विस्तार करने के लिए कम क्षीणन एलईडी का उपयोग करते हुए प्रकाश उत्सर्जक तत्व।

6. बहु-फ़ंक्शन माप सॉफ़्टवेयर, माप परिणाम DXF, Word, Excel, PDF और अन्य प्रारूपों के आउटपुट हो सकते हैं।







F3 उच्च परिशुद्धता बंद लूप ऑटो ज़ूम लेंस




SP3020 Vmm वीडियो मापने की मशीन 0.01um 3 अक्ष निरपेक्ष रैखिक स्केल द्वारा 0SP3020 Vmm वीडियो मापने की मशीन 0.01um 3 अक्ष निरपेक्ष रैखिक स्केल द्वारा 1



Easson के F3 लेंस द्वारा विकसित और डिज़ाइन किए गए उच्च परिशुद्धता, उच्च रिज़ॉल्यूशन रिंग स्केल के साथ गठबंधन करें, पूर्ण बंद-लूप पोजिशन फीडबैक में समाक्षीय प्रकाश फ़ंक्शन शामिल है, गियर ट्रांसमिशन अंतर के कारण होने वाली छवि कई पुनरावृत्ति त्रुटि को दोहराता है। समग्र माप।




21 आदेश वॉल्यूमेट्रिक मुआवजा



SP3020 Vmm वीडियो मापने की मशीन 0.01um 3 अक्ष निरपेक्ष रैखिक स्केल द्वारा 2



एरा सीरीज़ नेटवर्क कंट्रोल सिस्टम के साथ इस्सन विज़न मेजरमेंट मशीन का उपयोग किया जाता है, जिसमें 21 ऑर्डर शामिल होते हैं, जिसमें भारी-भरकम लीनियर एनकोडर रीडिंग और बिल्ट-इन ईएडी (पूर्ण पैमाने पर डिकोडर) के साथ 21 ऑर्डर वॉल्यूमेट्रिक मुआवजा शामिल होता है, जो एआर सीरीज़ सिस्टम को एएस -80 उच्च परिशुद्धता सटीक पैमाने का उपयोग करने की अनुमति देता है , उच्च सटीकता और उच्च संकल्प माप प्रदान करते हैं।





2 डी / 3 डी एमअनेक माप




SP3020 Vmm वीडियो मापने की मशीन 0.01um 3 अक्ष निरपेक्ष रैखिक स्केल द्वारा 3



2 डी / 3 डी कई माप के लिए यूके रेनिशाव उच्च-सटीक स्पर्श जांच के साथ दृष्टि मापने की मशीनों की एसन तीन श्रृंखला सहयोग कर सकती है।जांच के 3 डी माप को इमेजिंग सिस्टम के 2 डी माप के साथ मिलाया जा सकता है।समान समन्वय प्रणाली का उपयोग 2 डी / 3 डी माप के लिए एकदम सही और आसान संयोजन में किया जाता है।
