उत्पाद विवरण:
|
| कीवर्ड: | डीआरओ डिस्प्ले | नाम: | निरंतर गति खराद के लिए डिजिटल रीडआउट |
|---|---|---|---|
| प्रयोग: | निरंतर गति | बोली: | 20 विकल्प |
| प्रदर्शन संकल्प: | 0.1µm, 0.5µm, 1µm, 5µm | एलसीडी आकार: | 7 इंच |
| बिजली की आपूर्ति: | 110 वी / 220 वी | उत्पादन में संकेत: | टीटीएल |
| प्रमुखता देना: | 3 एक्सिस डिजिटल रीडआउट सिस्टम,लेथ 3 एक्सिस डिजिटल रीडआउट,लेथ ड्रो डिजिटल रीडआउट |
||
उत्पाद परिचय

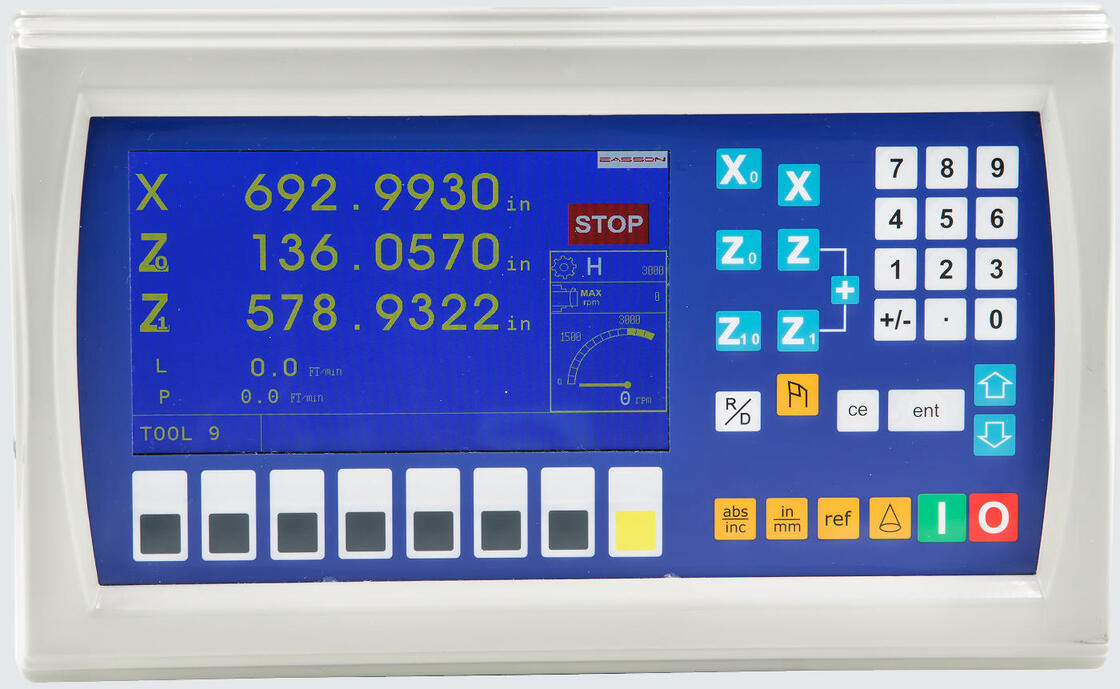

ईसन ES-14B कॉन्स्टेंट स्पीड लेथ डिजिटल रीडआउट सिस्टमएक पेशेवर एलसीडी डीआरओ है जिसे विशेष रूप से डिज़ाइन किया गया हैपरिशुद्धता खराद मशीनिंग अनुप्रयोग.
पारंपरिक डिजिटल रीडआउट के विपरीत, जो केवल अक्ष स्थिति प्रदर्शित करता है, ES-14B एकीकृत होता हैस्पिंडल गति नियंत्रण, रैखिक सतह काटने की गति की निगरानी, और एनकोडर प्रतिक्रिया, जिससे ऑपरेटर को टर्निंग ऑपरेशन के दौरान इष्टतम मशीनिंग स्थिति बनाए रखने की अनुमति मिलती है।
सिस्टम सपोर्ट करता हैनिरंतर सतह गति (सीएसएस) नियंत्रण, मशीनिंग के दौरान वर्कपीस के व्यास के अनुसार स्पिंडल गति को स्वचालित रूप से समायोजित करने में सक्षम बनाता है। यह सुनिश्चित करता है कि काटने की गति स्थिर रहे, सतह की गुणवत्ता और उपकरण जीवन में सुधार हो।
ES-14B DRO आउटपुट देता हैस्पिंडल इन्वर्टर को 0-10V नियंत्रण संकेत, दोनों के लिए स्पिंडल घूर्णी गति के प्रत्यक्ष विनियमन की अनुमति देता हैस्वचालित और मैन्युअल नियंत्रण मोड.
जैसे इसके बुद्धिमान खराद-विशिष्ट कार्यों के साथZ-अक्ष योग, टूल ऑफ़सेट मेमोरी, और त्रिज्या/व्यास डिस्प्ले स्विचिंगES-14B मशीनिंग दक्षता में उल्लेखनीय रूप से सुधार करता है और ऑपरेटर त्रुटियों को कम करता है।
औद्योगिक वातावरण के लिए डिज़ाइन किया गया, डीआरओ सिस्टम अंतरराष्ट्रीय मानकों का अनुपालन करता हैईएमसी मानक, मशीन टूल कार्यशालाओं में विश्वसनीय संचालन सुनिश्चित करना।
प्रमुख विशेषताऐं
ES-14B डिजिटल रीडआउट सिस्टम टर्निंग ऑपरेशन के दौरान निरंतर काटने की गति को बनाए रखने के लिए वर्तमान एक्स-अक्ष व्यास के आधार पर स्पिंडल गति को स्वचालित रूप से समायोजित करता है।
इस सुविधा में सुधार होता है:
मशीनिंग दक्षता
काटने की स्थिरता
उपकरण जीवन
सतह खत्म गुणवत्ता
प्रमुख फ़ंक्शन कुंजियाँ एवं बटन
डीआरओ दो स्पिंडल नियंत्रण मोड प्रदान करता है:
ऑटो आरपीएम मोड
स्पिंडल गति पूर्व निर्धारित के अनुसार स्वचालित रूप से नियंत्रित होती हैरैखिक सतह काटने की गति.
मैनुअल आरपीएम मोड
स्पिंडल गति को डीआरओ की गति समायोजन घुंडी का उपयोग करके नियंत्रित किया जाता है।
यह लचीली नियंत्रण प्रणाली ऑपरेटरों को मशीनिंग कार्य के आधार पर सबसे उपयुक्त ऑपरेटिंग मोड चुनने की अनुमति देती है।
ES-14B आउटपुट a0-10V एनालॉग नियंत्रण सिग्नलसीधे स्पिंडल इन्वर्टर पर, स्पिंडल गति का सटीक इलेक्ट्रॉनिक नियंत्रण सक्षम करना।
यह आधुनिक लेथ ड्राइव सिस्टम के साथ निर्बाध एकीकरण की अनुमति देता है।
डीआरओ सीधे प्रदर्शित करता हैरैखिक काटने की गति (एम/मिनट)मशीनिंग के दौरान, ऑपरेटरों को वास्तविक समय में काटने की स्थिति की निगरानी करने में सक्षम बनाना।
दो अनुदैर्ध्य पैमानों से सुसज्जित बड़े खरादों के लिए, ES-14B समर्थन करता हैअक्ष योग, Z और Z1 अक्ष रीडिंग को संयोजित करने और एकल मान के रूप में प्रदर्शित करने की अनुमति देता है।
इससे टूल पोजिशनिंग सटीकता में सुधार होता है।
अनुप्रयोग
ES-14B कॉन्स्टेंट स्पीड DRO प्रणाली का व्यापक रूप से उपयोग किया जाता है:
परिशुद्धता खराद मशीनिंग
धातु काटने की कार्यशालाएँ
साँचे का निर्माण
ऑटोमोटिव घटक मशीनिंग
एयरोस्पेस घटक मोड़
सामान्य यांत्रिक विनिर्माण
तकनीकी विशिष्टता
| मॉडल नंबर | ईएस14बी सीएस | ||
| अक्ष संख्या | चार अक्ष | ||
| एक्सिस डिस्प्ले | 1μm, 5μm | ||
| सिग्नल इनपुट | ए/बी चतुर्भुज संकेत | ||
| बिजली की आपूर्ति | 110 वोल्टेज - 220 वोल्टेज | ||
| वजन (किलो) | 2.5 | ||
|
अधिकतम इनपुट |
2 एमबी हर्ट्ज | ||
| परिचालन तापमान | 0℃ - 45℃ | ||
| भंडारण तापमान | -40℃ - 55℃ | ||
| सापेक्षिक आर्द्रता | ≤ 95% | ||
| इनपुट | 2 या 3 रैखिक एनकोडर | ||
| ईएमसी मानक |
आईईसी61000-4-2/जीबी/टी 17799-2 आईईसी61000-4-4/जीबी/टी 17799-4 आईईसी61000-4-5/जीबी/टी 17799-5 |
||
ईएमसी परीक्षण उपकरण
यह सुनिश्चित करने के लिए कि सभी ईसन डीआरओ उत्पाद मानक ईएमसी मानक विनिर्देश को पारित कर सकते हैं, हमारे पास ईएमसी परीक्षण ईएसडी प्रतिरक्षा परीक्षक का एक पूरा सेट है।
उम्र बढ़ने का परीक्षण
एजिंग परीक्षण प्रक्रिया, डिजाइन, सामग्री और अन्य पहलुओं के उत्पादों को सत्यापित कर सकता है कि वे दोषपूर्ण हैं या नहीं। हम इस परीक्षण का उपयोग करके उत्पाद की गुणवत्ता और सेवा जीवन को बेहतर बनाने के लिए उत्पाद डिज़ाइन को तुरंत संशोधित कर सकते हैं।
डिजिटल रीडआउट सिस्टम
ES-14B में मूल पैरामीटर निम्नानुसार शामिल है:
| केन्द्रित करना (1/2) |
| प्रत्येक अक्ष के लिए त्रिज्या/व्यास |
| मीट्रिक/इंच डिस्प्ले (मिमी/इंच) |
| पूर्ण/वृद्धिशील (ABS/INC) |
| मेमोरी को पावर ऑफ करें (30 सबडेटम्स) |
| 199 सबडेटम |
| संदर्भ मेमोरी (आरईएफ) |
| पिन नं. | सिग्नल का नाम | विवरण/नोट्स |
|---|---|---|
| पिन 1 | 10V इन्वर्टर | इन्वर्टर सिग्नल (+10V) |
| पिन 2 | 0V इन्वर्टर | इन्वर्टर सिग्नल (0V/GND) |
| पिन 3 | — | उपयोग नहीं किया गया/आरक्षित |
| पिन 4 | — | उपयोग नहीं किया गया/आरक्षित |
| पिन 5 | — | उपयोग नहीं किया गया/आरक्षित |
| पिन 6 | 5V (आरपीएम स्विच सेंसर) | RPM स्विच सेंसर के लिए +5V आपूर्ति |
| पिन 7 | हॉल सेंसर | हॉल सेंसर सिग्नल इनपुट |
| पिन 8 | उच्च/निम्न गियर सिग्नल | उच्च/निम्न गियर नियंत्रण संकेत |
| पिन 9 | 0V (कॉमन ग्राउंड) | आरपीएम स्विच सेंसर और 0V एच/एल के लिए ग्राउंड(दो सिग्नल केबल) |
इन्वर्टर कनेक्शन:नत्थी करना1और पिन2
उच्च/निम्न गियर कनेक्शन:नत्थी करना8और पिन9
आरपीएम स्विच सेंसर कनेक्शन:नत्थी करना6, नत्थी करना7, नत्थी करना9
ईसन सीएस डीआरओ 5V सामान्य रूप से खुले प्रकार के पीएनपी सेंसर का समर्थन करता है।
