उत्पाद विवरण:
|
| नाम: | ग्लास रैखिक स्केल | कीवर्ड: | ग्लास स्केल एनकोडर |
|---|---|---|---|
| आवेदन पत्र: | चक्की, खराद, चक्की, बोरिंग | वोल्टेज: | 110 वी - 220 वी, 50 हर्ट्ज |
| बोली: | चीनी, अंग्रेजी, जर्मन, स्पेनिश, कोरियाई | प्रदर्शन रिज़ॉल्यूशन: | 0.1µm, 0.5µm, 1µm, 5µm |
| उत्पादन में संकेत: | टीटीएल | सकल वजन: | 3.5 किग्रा |
| प्रमुखता देना: | सीई ऑप्टिकल रैखिक एनकोडर,ग्राइंडर मशीन ऑप्टिकल रैखिक एनकोडर,एलसीडी डिस्प्ले ग्लास स्केल एनकोडर |
||
खराद मशीन के लिए 0.1μm ग्लास स्केल ऑप्टिकल लीनियर एनकोडर
उत्पाद विवरण

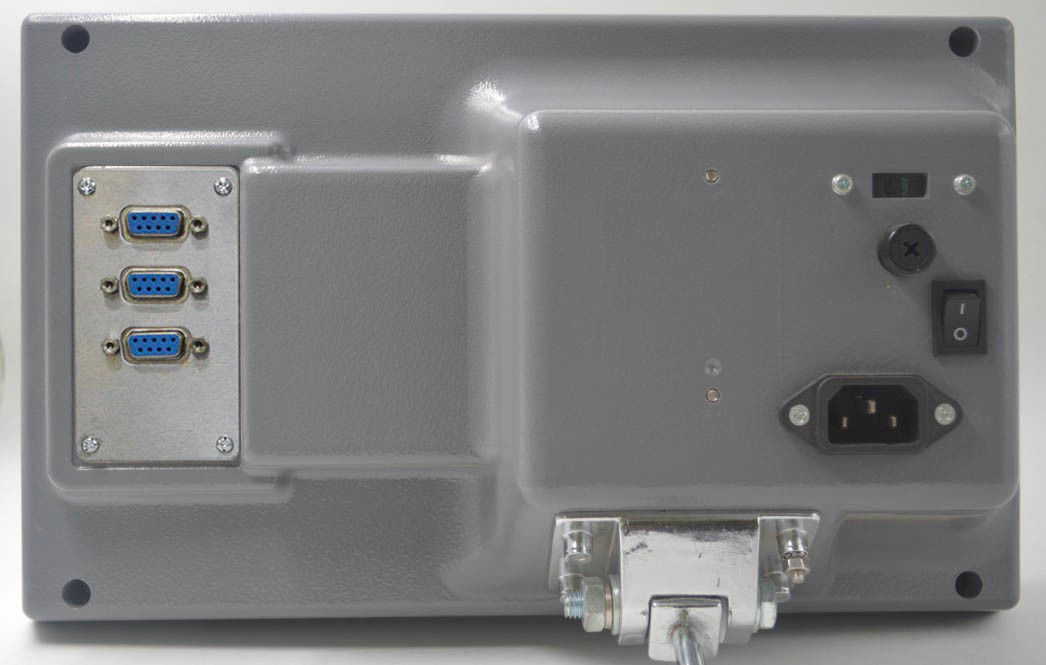

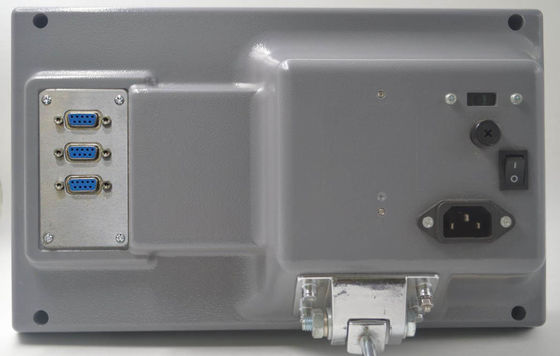

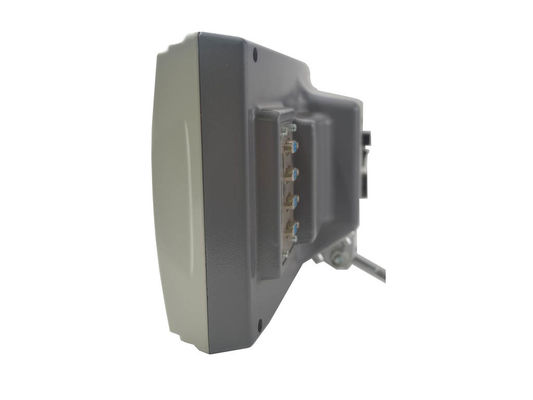

Easson ES14B 3 एक्सिस मल्टीफंक्शनलडिजिटल रीडआउट सिस्टमसॉफ्टवेयर विभिन्न प्रकार के लिए सार्वभौमिक समाधान हैमशीनिंग उपकरण, विभिन्न प्रकार के मशीन अनुप्रयोगों के लिए सबसे शक्तिशाली और व्यापक पेशेवर DRO फ़ंक्शन प्रदान करता है।
इसे और अधिक उपयोगकर्ता के अनुकूल बनाने के लिए, प्रदर्शन संदेश को निम्न में से किसी एक भाषा में कॉन्फ़िगर किया जा सकता है:
1. अंग्रेजी, 2. चीनी, 3. जर्मन, 4. स्पेनिश, 5. इटालियन, 6. पुर्तगाली, 7. अरबी, 8. चेक, 9. फ्रेंच, 10. हिंदी, 11. इंडोनेशियन, 12. जापानी, 13. कोरियाई, 14. फारसी, 15. रोमानिया, 16. रूसी, 17. स्वीडन, 18. थाई, 19. तुर्की, 20. वियतनामी
डिजिटल रीडआउट सिस्टम उत्पाद पैरामीटर
| मॉडल प्रकार | ES-14B | ||
| अक्ष संख्या | 3 अक्ष | ||
| एक्सिस डिस्प्ले | 0.1μm, 0.5μm, 1μm, 5μm | ||
| सिग्नल इनपुट | टीटीएल | ||
| बिजली की आपूर्ति | एसी110 वी - 220 वी | ||
| नेट वजन / किग्रा) | 2.5 | ||
| इनपुट आवृत्ति | 2 एमबी हर्ट्ज | ||
| ऑपरेशन कीबोर्ड | हल्का स्पर्श बटन | ||
| परिचालन तापमान | 0 ℃ - 45 ℃ | ||
| भंडारण तापमान | -40 ℃ - 55 ℃ | ||
| सापेक्षिक आर्द्रता | ≤ 95% | ||
| इनपुट | 2 या 3 रैखिक पैमाने | ||
| ईएमसी मानक |
आईईसी61000-4-2 / जीबी / टी 17799-2 आईईसी61000-4-4 / जीबी / टी 17799-4 आईईसी61000-4-5 / जीबी / टी 17799-5 |
||
ऑप्टिकल लीनियर स्केल |रेखीय पैमाना |ऑप्टिकल ग्लास स्केलविनिर्देश
| वी.एस.10 | वीएस11 | वी.एस.12 | वीएस13 | वीएस20 | वीएस21 | वीएस22 | वीएस23 | ||
| मापने का मानक | ग्रेटिंग ग्लास स्केल - ग्रेटिंग अवधि: 20μm (0.02mm) | ||||||||
| ऑप्टिकल डिटेक्शन सिस्टम | ट्रांसमिसिव इन्फ्रारेड सिस्टम: तरंग लंबाई 880 मिमी | ||||||||
| स्लाइड कैरियर सिस्टम | लंबवत पांच बीयरिंग सहायक प्रणाली | ||||||||
| प्रदर्शन रिज़ॉल्यूशन | 5सुक्ष्ममापी | 1μm | 5सुक्ष्ममापी | 1μm | 5सुक्ष्ममापी | 1μm | 5सुक्ष्ममापी | 1μm | |
| माप यात्रा | 50-1200 मिमी | हर 50 मिमी | उपलब्ध नहीं है | ||||||
| 1300-3000 मिमी | उपलब्ध नहीं है | हर 100 मिमी | |||||||
| शुद्धता | 50-450 मिमी | ±3μm - ±5μm | -- | ||||||
| 500-800 मिमी | ± 10μm | ± 5μm | ± 10μm | ± 5μm | -- | ||||
| 1050-2000 मिमी | ± 10μm | ± 5μm | ± 10μm | ± 5μm | -- | ||||
| 1300-3000 मिमी | -- | ± 10μm / मी | |||||||
| repeatability | 2μm (0.002 मिमी) | ||||||||
| हिस्टैरिसीस | 3सुक्ष्ममापी (0.003मिमी) | ||||||||
| संरक्षण | आईपी 53 | ||||||||
| बिजली की आपूर्ति | डीसी 5V ± 5% | ||||||||
| उत्पादन में संकेत | टीटीएल | टीटीएल | 422 | 422 | टीटीएल | टीटीएल | 422 | 422 | |
उन्नत ऑप्टिकल माप प्रणाली
वीएस / वीए श्रृंखला तराजू के स्लाइड वाहक, ऑप्टिकल झंझरी रैखिक ट्रांसड्यूसर के लिए पांच असर डिजाइन और छह वसंत का उपयोग करते हैं, यह सुनिश्चित करते हैं कि वीए तराजू स्थापना से प्रभावित नहीं होते हैं, वसंत कोण को समायोजित कर सकता है जब ऑपरेटर संरेखण के लिए अच्छा नहीं स्थापित करता है, ताकि यह एक स्प्रिंग डिज़ाइन रीडर हेड की तुलना में उच्च सटीकता तक पहुँच सके।
डीएसयूबी 9 पिन
| नत्थी करना | टीटीएल | 422 एक | ||
| संकेत | केबल | संकेत | केबल | |
| 1 | —— | —— | ए- | पीला |
| 2 | 0 वी | नारंगी | 0 वी | सफेद |
| 3 | —— | —— | बी- | लाल |
| 4 | जीएनडी | जीएनडी | जीएनडी | जीएनडी |
| 5 | —— | —— | आर- | काला |
| 6 | ए | पीला | ए | हरा |
| 7 | 5वी | लाल | 5वी | भूरा |
| 8 | बी | हरा | बी | नीला |
| 9 | आर | भूरा | आर | स्लेटी |
उम्र बढ़ने का परीक्षण
पैर की अंगुलीसुनिश्चित करें कि ईसन उत्पादों की गुणवत्ता विश्वसनीय है, डीQC निरीक्षण से पहले 3 x 24 घंटे परीक्षण के लिए डिजिटल रीडआउट सिस्टम और लीनियर स्केल के रीडर हेड को चालू करने की आवश्यकता होती है।
100% लेजर अंशांकन
सभी Easson ऑप्टिकल लीनियर स्केल का व्यक्तिगत रूप से निरीक्षण किया जाता है और हमारे इन-हाउस लेजर इंटरफेरोमीटर द्वारा कैलिब्रेट किया जाता है ताकि यह सुनिश्चित किया जा सके कि मापने की सटीकता विनिर्देशों के साथ 100% अनुपालन करती है।
एक ऑप्टिकल एनकोडर क्या है?
इस प्रकार का एनकोडर एक ऑप्टिकल सेंसर का उपयोग यह पता लगाने के लिए करता है कि प्रकाश चालू है या बंद।एन्कोडर को उच्च परिशुद्धता और मजबूत चुंबकीय क्षेत्र को संभालने की क्षमता से चिह्नित किया जाता है।
ऑप्टिकल एनकोडर में परावर्तक, संचरणशील और विवर्तनिक झंझरी प्रकार शामिल हैं।घूर्णन डिस्क के रूप में अति पतली स्टेनलेस स्टील प्लेट या ग्लास डिस्क के उपयोग के कारण, यांत्रिक कंपन और झटका एक मुद्दा हो सकता है।
संख्या।ऑप्टिकल एनकोडर
ऑप्टिकल एन्कोडर्स व्यापक रूप से कार्यालय उपकरण, मशीन टूल्स और औद्योगिक रोबोटों में उच्च परिशुद्धता स्थिति नियंत्रण सेंसर के रूप में उपयोग किए जाते हैं।हाल के वर्षों में, अल्ट्रा-छोटे एक्ट्यूएटर्स और सहयोगी रोबोटों में चिंतनशील एन्कोडर्स का उपयोग किया गया है, जिन्हें कम जगह की आवश्यकता होती है।
